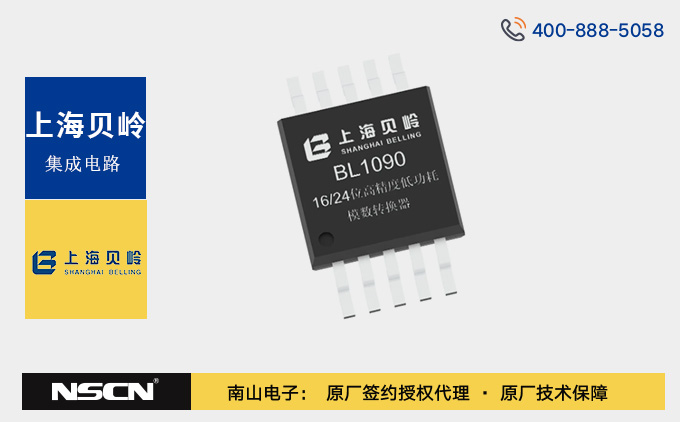

上海貝嶺新品高精度低功耗模數轉換器BL1090系列中文資料
在物聯網、工業4.0和新能源技術蓬勃發展的今天，高精度、低功耗的模數轉換器（ADC）已成為連接物理世界與數字系統的核心樞紐。作為中國模擬芯片領域的領軍企業，上海貝嶺憑借深厚的技術積累和市場洞察力，近期正式發布BL1090系列16/24位高精度低功耗模數轉換器，以突破傳統的性能參數和創新設計，為空間受限、功耗敏感的精密測量應用樹立了全新標桿。
BL1090系列采用低功耗架構設計，最高轉換速率達 960SPS。在常溫環境下，掉電模式功耗可低至 8μA，連續轉換模式功耗為 300μA。該系列內置可編程增益放大器（PGA），能夠適配從±256mV到±6.144V的輸入范圍，以此實現高精度信號測量；同時集成輸入多路復用器（MUX），可提供兩對差分輸入或四個單端輸入。此外，BL1090 系列還配備輸入緩沖器，有效降低了驅動難度。
其中，BL1090C16/BL1090C24集成數字比較器和開路檢測電流源，分別可實現欠壓 / 過壓檢測及外部傳感器開路、短路檢測功能；BL1090S16/BL1090S24 則集成高精度溫度傳感器。BL1090系列采用 MSOP-10 封裝，額定工作溫度范圍為- 40℃至 + 125℃，適配功率受限與空間受限的傳感器測量場景，可廣泛應用于便攜式儀表、電池電壓和電流監控、溫度測量系統、消費類電子產品、工業自動化及自動控制領域。
框圖.png)
產品規格：
| 產品名稱 | 分辨率 | 封裝 | 主要特性 | 相似產品 |
|---|---|---|---|---|
| BL1090C16 | 16 | MSOP-10 | I2C、數字比較器 | ADS1115 |
| BL1090C24 | 24 | / | / | |
| BL1090S16 | 16 | SPI、溫度傳感器 | ADS1118 | |
| BL1090S24 | 24 | / | / |
產品特性：
注：除非另有說明，TA = 25°C, VDD = 5 V, FSR =±2.048 V, DR = 6.25 SPS。
低功耗
BL1090系列以6.25 SPS速率連續采樣時，全溫下功耗最高350 μA。掉電模式全溫下功耗最大50 μA。
高精度
BL1090全系產品具有出色的噪聲特性和線性度，其中BL1090C16、BL1090S16產品有效分辨率不低于16 Bit。BL1090C24/BL1090S24產品有效分辨率最高可達23.7 Bit。
輸入范圍為±2.048V時，BL1090C16/BL1090S16的INL為±3 LSB。

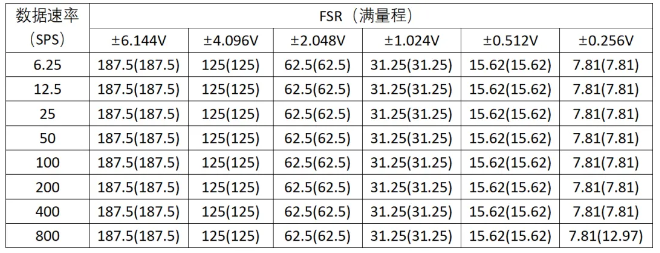

表1 VDD = 3.3 V時，BL1090C16/BL1090S16噪聲均方根值（噪聲峰峰值）

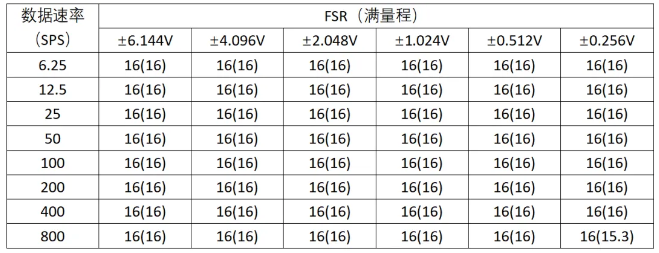

表2 VDD = 3.3 V時，BL1090C16/BL1090S16有效分辨率（無噪聲分辨率）

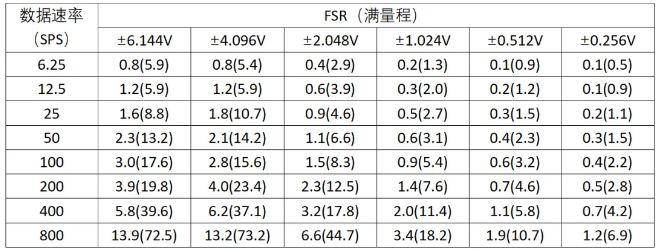

表3 VDD = 3.3 V時，BL1090C24/BL1090S24噪聲均方根值（噪聲峰峰值）

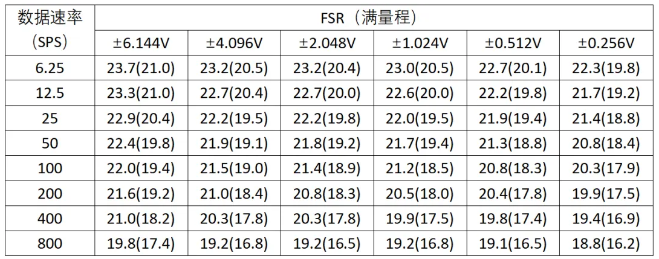

表4 VDD = 3.3 V時，BL1090C24/BL1090S24有效分辨率（無噪聲分辨率）
應用建議：
BL1090C16/BL1090C24器件標準連接：
準連接.png)
布局建議：
1.模擬和數字信號分離。
2.用鋪地填充信號層上的空白區域。
3.提供良好的地平面返回路徑。
4.在電源上使用旁路電容，以降低高頻噪聲。
5.具有差分連接的模擬輸入必須跨接一個電容器。
南山電子是上海貝嶺公司授權代理商，歡迎咨詢選購上海貝嶺高精度低功耗模數轉換器BL1090系列，如需產品詳細的規格書或最新報價，請咨詢南山半導體官方網站在線客服。
